壓鑄模定模：固定在壓鑄機定模安裝板上，有直澆道與噴嘴或壓室聯接

動模：固定在壓鑄機動模安裝板上，并隨動模安裝板作開合模移動合模時，閉合構成型腔與澆鑄系統，液體金屬在高壓下充滿型腔；開模時，動模與定模分開，借助于設在動模上的推出機構將鑄件推出。

二、壓鑄模結構根據作用分類

型腔：外表面直澆道（澆口套）

成型零件：澆注系統模澆道（鑲塊）

型芯：內表面內澆口

三、導準零件

導柱；導套

四、推出機構

推桿(頂針)，復位桿，推桿固定板，推板，推板導柱，推板導套.

五、側向抽芯機構

凸臺；孔穴(側面)，鍥緊塊，限位彈簧，螺桿.

六、排溢系統

溢澆槽，排氣槽.

七、冷卻系統

八、支承零件

定模；動模座板，墊塊(裝配，定位，安裝作用)

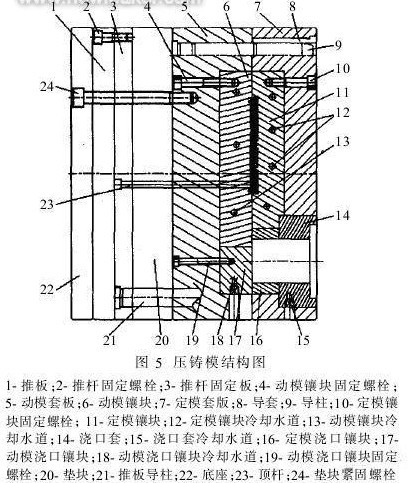

簡圖如下：
