1．閱讀液壓工作原理圖

如圖9- 13所示為力勁機械廠有限公司生產的DCC280冷室壓鑄機液壓工作原理圖，閱讀時應了解圖中所有的液壓元件的功能和相對位置，分清主油路和控制油路，并以執行元件為中心，將系統分解為若千個子系統。

---------------------------------------------------------------------------------------------------

2．編制出液壓系統循環動作圖

如圖9-14所示，全面了解機器的運動過程。

---------------------------------------------------------------------------------------------------

3.編制出液壓系統各電磁鐵動作順序表（見表9-5）

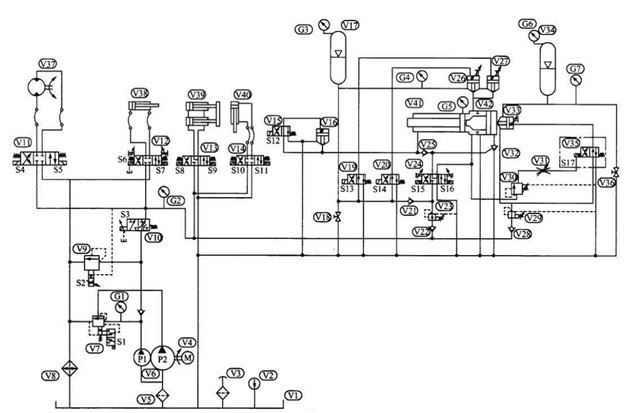

圖9-13 DCC280液壓原理圖

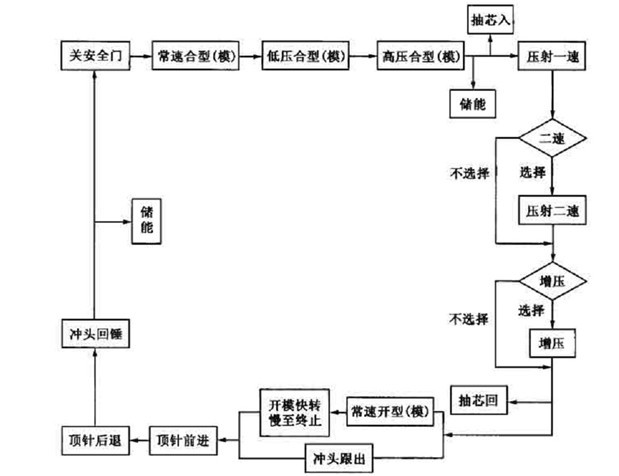

圖 9-14 DCC280 液壓系統循環動作圖

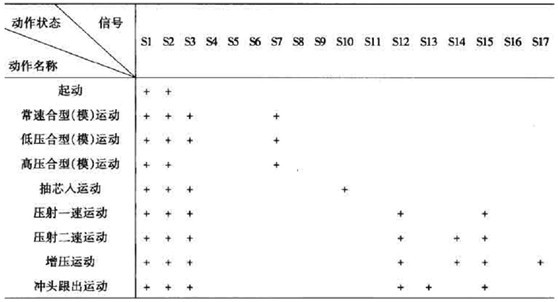

表9-5 DCC280 冷室壓鑄機液壓系統各電磁鐵動作順序表

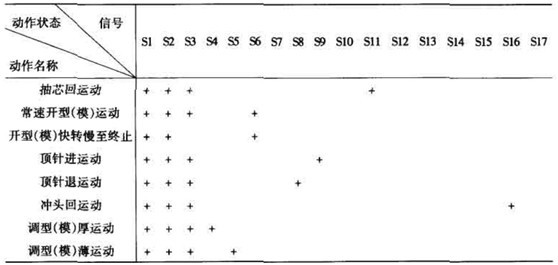

續表

注：“＋”表示得電

掌握系統從一個工作狀態轉換到另一個工作狀態是由哪些發信元件發出信號，使哪些換向閥或其他控制元件動作，從而實現油路的通斷狀態。

---------------------------------------------------------------------------------------------------

4.分析DCC280液壓系統各動作原理

（1）起動

接通電源，起動馬達、油泵（雙泵），S1、S2得電，比例壓力閥v9自動控制在總壓值，液壓油從油箱經過濾器V5吸入油泵V6，通過油泵吸油到系統袖路中，井經卸荷溢流閥V7、比例壓力閥V9卸荷。

(2)合模運動

合模運動按3個動作順序完成：常速合摸、低壓合模、高壓合模。具體分析如下：

1)常速合模：比例壓力閥V9切換至合模壓力值，S1、S2、S3、S7得電，實現常速合模運動。

進油：油箱→過濾器V5→油泵V6→閥V10左位→閥V12右位→合開模液壓缸V38左腔。

回油：合開模液壓缸V38右腔→閥V12右位→冷卻器V8→油箱。

2)低壓合模：比例壓力閥V9切換至低壓合模值，系統壓力降至一定值，液壓回路與“常速合模”相同，實現低壓合摸運動。

3)高壓臺模：比例壓力閥V9切換至合�？燹D慢壓力值，S1、S2、S7得電，S3失電，實現高壓合模運動。

進油：油箱→過濾器v5→油泵V6→閥V10右位→閥V12右位→合開模液壓缸V38左腔。

回油：合開模液壓缸V38右腔→閥V12右位→冷卻器V8→油箱。

(3)抽芯人運動

比例壓力閥切換至相應壓力值，S1、S2、S3、S10得電，實現抽芯人運動。

進油：油箱一過濾器v5→油泵V6→閥V10左位→閥V14左位→抽芯液壓缸V40上腔。

回油：抽芯液壓缸V40下腔→閥V14左位→油箱。

(4)壓射→速運動

比例壓力閥切換至總壓值，S1、S2、S3、S12、S15得電，實現壓射一速運動。

進油：油箱→過濾器V5→油泵V6→比例流量閥V10左位→單向閥V22→減壓閥V23→閥V24左位→壓射液壓缸V41右腔。

回油：壓射液壓缸V41左腔→閥V16→油箱。

壓射一速回油控制油：S12得電，插裝閥V16的控制油→閥V15左→油箱，閥V16打開。

(5)壓射二速運動

比例壓力閥切換至相應壓力值，S1、S2、S3、S12、S14、S15得電，分兩路向壓射液壓缸供油，一路與壓射一速運動供油路線相同，另一路由蓄能器V17供油，供油路線如下：

進油：油箱→過濾器V5→油泵V6→閥V10左位→單向閥V22→減壓閥V23→閥V24左位→壓射液壓缸V41右腔。

另一路，蓄能器V17的液壓油→閥V26→壓射液壓缸V41右腔。

壓射二速進油控制油：S14得電，插裝閥V26控制油→V20左位→油箱，V26打開。

回油：壓射液壓虹V41左腔→閥V16→油箱。

壓射二速回油控制油：S12得電，插裝閥V16的控制油→閥V15左位→油箱，閥V16打開。

(6)射料增壓運動

比例壓力閥切換至相應壓力值，S1、S2、S3、S12、S14、S15、S17得電，在壓射二速運動過程中，當壓射液壓缸壓力達到設定值時開始增壓。

進油：與一速、二速一致+增壓蓄能器V34→閥V33→增壓缸V42右腔。

增壓缸進油控制油：壓射液壓缸V41左腔→閥V30→閥V31→電磁一液體先導換向閥V35，使S17得電，插裝閥V33的控制油→閥V35左位→油箱。

增壓缸V42左腔排氣至大氣中。

壓射液壓缸回油：與壓射二速回油相同，實現增壓運動。

(7)沖（錘）頭跟出運動

機器選擇自動循環運動時，如果選擇沖（錘）頭跟出運動，則在開模運動的同時實現沖頭跟出運動。比例壓力閥切換至相應壓力值，S1、S2、S3、S12、S13、S15得電，分兩路向壓射液壓缸供油，一路與壓射一速運動供油路線相同，另一路由蓄能器V17供油，供油路線如下：

一路進油：油箱→過濾器v5→油泵V6→比例流量閥V10左位→單向閥V22→減壓閥V23→閥V24左位→壓射液壓缸V41右腔。

另一路進油：蓄能囂V17→閥V27→壓射液壓缸V41右腔。

進油控制油路：S13得電，插裝閥V27控制油→閥V19左位→油箱，V27打開。

回油：壓射液壓缸V41左腔→閥V16→油箱。

回油控制油路：S12得電，插裝閥V16的控制油→閥V15左位→油箱，V16打開。

(8)抽芯回運動

比例壓力閥切換至相應壓力值，S1、S2、S3、s11得電，實現抽芯回運動。

進油：油箱→過濾器V5→油泵V6→閥V10左位→閥V14右位→抽芯液壓缸V40下腔。

回油：抽芯液壓缸V40上腔→閥V14右位→油箱。

(9)開模運動

開模運動分為兩個部分完成，常速開模、開�？燹D慢到終止。具體分析如下：

1)常速開模運動：比例壓力閥切換至開模壓力值．S1、S2、S3、S6得電，實現常速開模運動。

進油：油箱→過濾器V5→油泵V6→閥V10左位→閥V12左位→合開模液壓缸V38右腔。

回油：合開模液壓缸V38左腔→閥V12左位→冷卻器V8→油箱。

2)開模塊轉慢至終止：比例壓力閥仍控制在開模壓力值，S1、S2、S6得電，S3失電，實現開模快轉慢至終止運動。

進油：油箱→過濾器V5→油泵V6→閥V10右位→閥V12左位→合開模液壓缸V38右腔。

回油：合開模液壓缸V38左腔→閥V12左位→冷卻器V8→油箱。

(10)頂針進運動

比例壓力閥切換至相應壓力值。S1、S2、S3，S9得電，實現頂針進運動。油箱→過濾器V5→油泵V6→閥V10左位→閥V13右位→頂出液壓缸V39左腔。

回袖：頂出液壓缸V39右腔→閥V13右位→油箱。

(11)頂針退運動

比例壓力閥切換至相應壓力值，S1、S2、S3、S8得電，實現頂針退運動。

進油：油箱→過濾器V5→油泵V6→閥V10左位→閥V13左位→頂出液壓缸V39右腔。

回油：頂出液壓缸V39左腔→閥V13左位→油箱。

(12)沖頭回運動

比例壓力閥切換至相應壓力值，S1、S2、53、S16得電，S12、S13、S14、S15、S17失電，實現沖頭回運動。

進油：油箱→過濾器V5→油泵V6→閥V10左位→單向閥V22→減壓閥V23→閥V24右位→單向閥V25→壓射液壓缸V41左腔。

回油：壓射液壓缸V41右腔→閥V24右位→油箱。

增壓缸回油：增壓缸V42右腔→單向閥V32→油箱。

控制油路：系統壓力油→閥V24右位→使液控單向閥V32打開。

(13)調模厚運動

選擇手動操作，比例壓力閥切換至相應壓力值，S1、S2、S3、S4得電。

進油：油箱→過濾器V5→油泵V6→閥V10左位→閥V11左位→調模液壓馬達V37上腔。

回油：調模液壓馬達V37下腔→閥V11左位→冷卻器V8→油箱。

(14)調模薄運動

選擇手動操作，比例壓力閥切換至相應壓力值，S1、S2、S3、S5得電。

進油：油箱→過濾器V5→油泵V6→閥V10左位→闊V11右位→調模液壓馬達V37下腔。

回油：調模液壓馬達V37上腔→閥V11右位→冷卻器V8→油箱。
