日本壓鑄鋁合金標準（化學成分和力學性能）
發(fā)布日期：2014-09-11
瀏覽次數：4239
標準規(guī)定了14個牌號的壓鑄鋁合金
(1)化學成分
壓鑄鋁合金的牌號和化學成分要求見表1-6

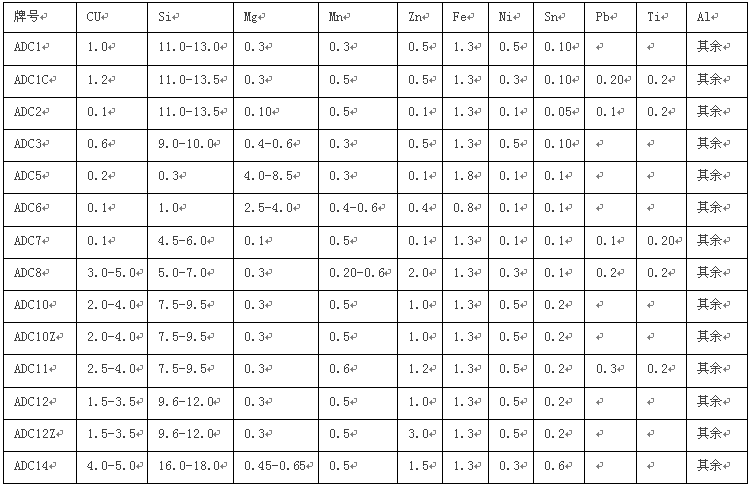

表1-6 壓鑄鋁合金的牌號和化學成分（未給出范圍者為最大值）
-----------------------------------------------------------------------------------------------------
(2)力學性能
表1-7中列出了自一些鑄態(tài)壓鑄件上截取的試樣的力學性能
表1-7自鑄態(tài)壓鑄件截取的試樣的力學性能
|
牌號 |
抗拉強度平均值 σb/MPa |
屈服強度平均值 σ0.2/MPa |
伸長率平均值 δ/％ |
布氏硬度平均值 （HBS） |
洛氏硬度平均值 （HRB） |
|
ADC1 |
250 |
172 |
1.7 |
71.2 |
36.2 |
|
ADC3 |
279 |
179 |
2.7 |
71.4 |
36.7 |
|
ADC5 |
213 |
145 |
|
66.4 |
30.1 |
|
ADC6 |
266 |
172 |
6.4 |
64.7 |
27.3 |
|
ADC10 |
241 |
157 |
1.5 |
73.6 |
39.4 |
|
ADC12 |
228 |
154 |
1.4 |
74.1 |
40.0 |
|
ADC14 |
193 |
188 |
0.5 |
76.8 |
43.1 |
“如果發(fā)現本網站發(fā)布的資訊影響到您的版權，可以聯系本站！同時歡迎來本站投稿！
共0條 [查看全部] 相關評論
