真空壓鑄技術
發布日期：2014-09-11
瀏覽次數：3799
真空壓鑄是利用輔助設備將壓鑄模型腔內的空氣抽除而形成真空狀態，并在真空狀態下將金屬液壓鑄成型的方法。
真空壓鑄主要有以下特點：

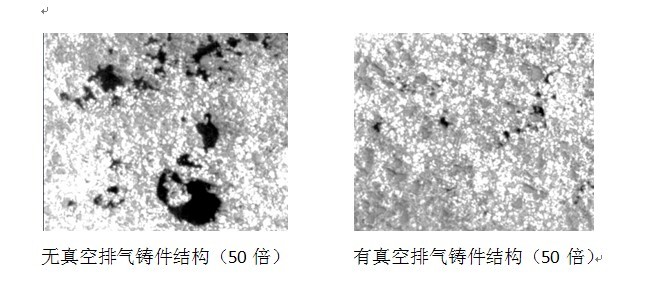

(1)消除或顯著減少壓鑄件中的氣孔，增大壓鑄件的致密度，提高壓鑄件的力學性能和表面質量，改善鍍復性能，使壓鑄件能進行熱處理。效果對照如圖：
(2)從壓鑄模型腔抽出的空氣，顯著地降低了充填反壓力，可采用較低的壓射壓力(較常用的壓射壓力約低10%一15%)，可在提高強度的條件下，使壓鑄件壁厚減小25%一50%。
(3)可減小澆注系統和排氣系統。
(4)在現代壓鑄機上可以在幾分之一秒內抽成所需要的真空度，并且隨壓鑄模型腔中反壓力的減小，增大了壓鑄件的結.帚速度，縮短了壓鑄件在壓鑄模中停留的時間。因此，采用真空壓鑄法可提高生產率10%-20%e
(5)密封結構復雜，制造及安裝困難，成本較高，而且難以控制。
另外值得注意：真空壓鑄只能對鑄件氣孔缺陷有明顯優勢，但對縮孔、縮松這類由于鑄件收縮產生的缺陷，真空壓鑄無能為力。
真空壓鑄需要在很短的時間內達到所要求的真空度，因此必須根據型腔的容積先設計好預真空系統，如圖1一1所示。

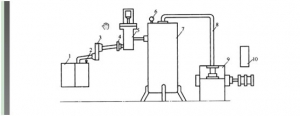

圖1一1真空系統示意圖

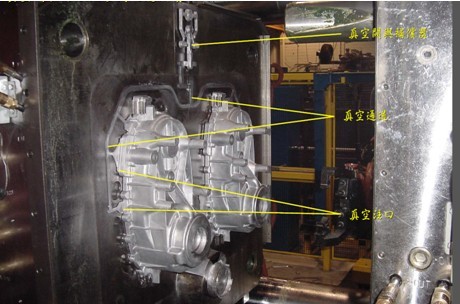

實物對照，如下圖：
真空壓鑄的抽氣裝置大體上有以下兩種類型：
(1)利用真空罩封閉整個的壓鑄模，一些壓鑄機制造廠可以作為輔助裝置隨同主機一起供應，其裝置如圖1一2所示。合模時將整個壓鑄模密封，金屬液澆注到壓室后，利用壓射沖頭將壓室密封，打開真空閥，將真空罩內空氣抽出，再進行壓鑄。

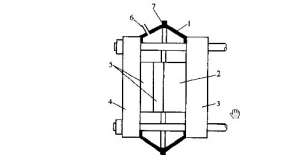

圖1一2真空罩抽真空示意圖
1一真空罩:2-動模座:3一動模架:
4-定模架:5-壓鑄模:6-通往真空閥:7一彈黃墊襯
(2)借助分型面抽真空，其裝置如圖1一3所示。此法簡單易行，可單獨配置。

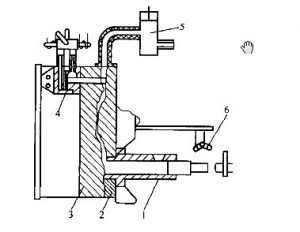

圖1一3 由分型而抽真空示意圖
1一樂室;2-定模門 ;3一動模:
4-油缸:5一真空閥;6一行程開關
超高真空壓鑄（吸鑄式壓鑄）介紹：
該工藝生產的鑄件具有：延伸率佳、抗屈強度高、極限強度 、可高溫?zé)崽幚?等特性
特點：
采用吸：鑄式入料
真空度：50-90毫巴
模具：密封
應用：目前主要生產汽車結構件
