有利于分型面的設計
發布日期：2014-09-11
瀏覽次數：1365

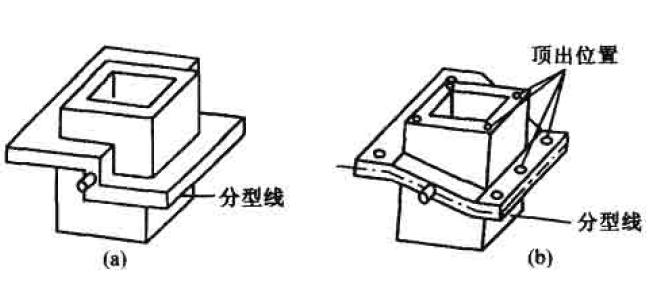

由于鑄件的形狀會影響到分型面設計，也影響到金屬液充型時的流動狀態。盡可能選擇直線狀或平面狀的分型面，在設計鑄件結構時，如果不能實現平面分型，則可采用從一個平面到另一個平面緩慢過渡的形式。如圖4- 28所示：（a）結構形式，曲線分型，金屬液流過直角位時，因流動方向的改變，易產生渦流而卷氣。(b)結構形式，使金屬液流動平穩；避免模具結構的尖角位。
圖4 - 28分型線和頂出位置
