壓鑄件結構要素之螺紋
發布日期：2014-09-11
瀏覽次數：2346
壓鑄外螺紋時，考慮到脫模容易，采用兩半分型的螺紋環。留有0.2~0.3mm加工余量。內螺紋雖可以鑄出，但需螺紋型芯旋出裝置，使模具結構復雜，所以一般是采取鑄出底孔，再機械加工出內螺紋。
可壓鑄的螺紋尺寸見表4-8。壓鑄出的螺紋牙形應成平頭或圓頭，見圖4-24,

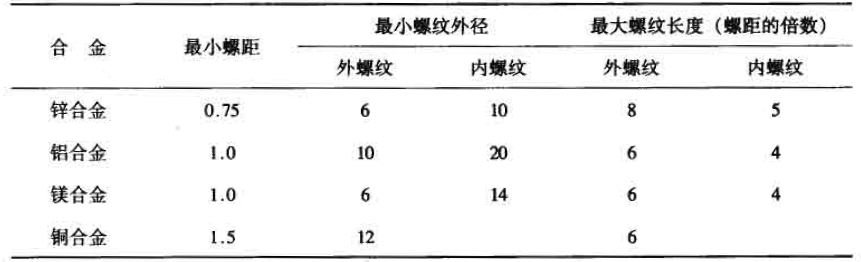

表4-8 可壓鑄的螺紋尺寸（單位mm）
注:壓鑄鋁合金螺紋須留有0°~30°的出模斜度。銅合金壓鑄件螺紋一般不鑄出.

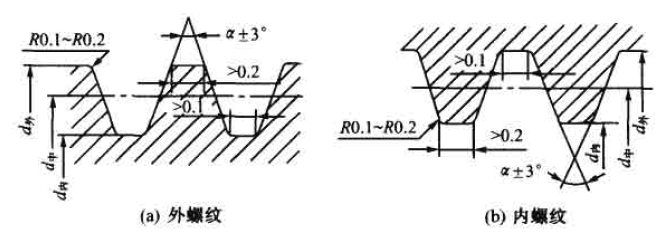

圖4-24 壓鑄平頭螺紋牙形
