壓鑄工藝之時間
發布日期：2014-09-11
瀏覽次數：6142
充填時間是指金屬液從內澆口開始進人型腔，到充滿型腔所需要的時間。對于表面質量要求高的薄壁鑄件，充填時間越短，表面質量及輪廓清晰度越佳。但充型太快，易造成型腔氣體排出不良。圖5-9示意充填時間對鑄件表面粗糙度及孔隙率的影響。

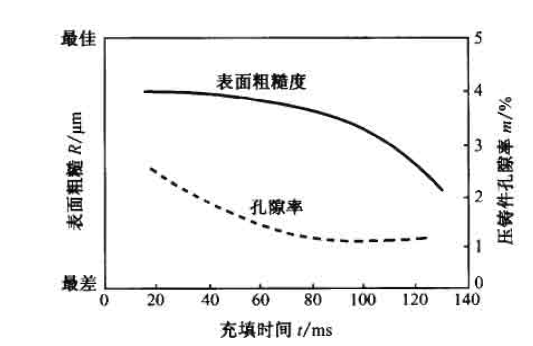

圖5-9 充填時間的影響
(1)計算公式
t=Q/AgV
式中:t為充填時間,。為充填速度(m/s), Q為金屬體積(m3)，Ag為內澆口截面積(m2)。
(2)充型時間與鑄件壁厚關系
可根據鑄件壁厚考慮充型時間。圖5-10,圖5-11示意了鑄件最小壁厚與最佳充型時間的關系。

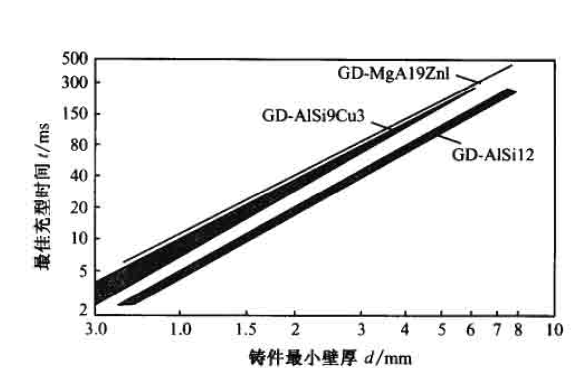

圖5-10 鋁、鎂壓鑄件充填時間

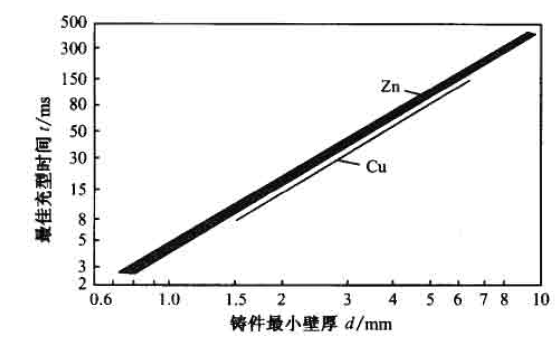

圖5-1 鋅壓鑄件及黃銅壓鑄件的最佳充型時闖
(3)充型時間與鑄件表面質量關系
圖5-12示意了不同的充型時間與模具表面溫度對鑄件表面質量的影響。

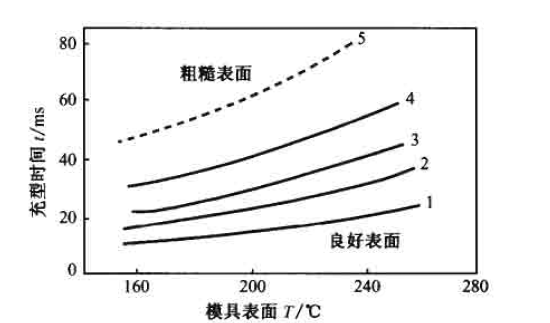

圖5-12 充型時間與模具表面溫度的關系
1、壁厚1mm;2.壁厚2mm;3. 壁厚3mm ;4. 壁厚5mm ;5.壁厚10mm
(4)充填時間的參考值
表5-5是根據鑄件壁厚選擇充填時間。
表5-5填充時間的選用范圍
|
鑄件壁厚d/mm |
填充時間t/s |
鑄件壁厚d/mm |
填充時間t/s |
|
1.0 |
0.010~0.022 |
3.5 |
0.038~0.088 |
|
1.5 |
0.015~0.032 |
4.0 |
0.045~0.105 |
|
2.0 |
0.022~0.045 |
4.5 |
0.052~0.122 |
|
2.5 |
0.027~0.058 |
4.0 |
0.060~0.140 |
|
3 |
0.032~0.072 |
6.0 |
0.070~0.160 |
----------------------------------------------------------------------------------------------------------------
2.保壓時間
金屬液充滿型腔后，在增壓壓力作用下進行凝固，并使凝固過程中產生的收縮得到補償，以獲得基體致密的組織。保壓時間與壓鑄件壁厚和合金的結晶溫度有關。保壓時間選擇可參考表5-6。
表5-6 保壓時間
|
壓鑄合金 |
壁厚d＜2.5mm |
壁d=2.5~6mm |
|
鋅合金 |
1~2 |
3~7 |
|
鋁合金 |
1~2 |
3~8 |
|
鎂合金 |
1~2 |
3~8 |
|
銅合金 |
2~3 |
5~10 |
----------------------------------------------------------------------------------------------------------------
3.留模時間
留模時間指保壓時間結束到開模頂出鑄件這段時間。留模時間過長，由于凝固收縮而形成的包型力會加大，造成抽芯、頂出困難，易引起頂出鑄件時產生裂紋;但留模時間過短，鑄件的機械強度不夠，頂出時易變形、拉裂、表面起泡。留模時間選擇視鑄件大小、壁厚、形狀、模溫而定.也可從壓鑄出來的鑄件是否有變形來判斷。表5-7為參考值。
|
壓鑄合金 |
壁厚d＜3mm |
壁厚d=3~4mm |
壁厚d＞5mm |
|
鋅合金 |
5~10 |
7~12 |
20~25 |
|
鋁合金 |
7~12 |
10~15 |
25~30 |
|
鎂合金 |
7~12 |
10~15 |
15~25 |
|
銅合金 |
8~12 |
15~20 |
20~30 |
