焊接在模具修復(fù)中應(yīng)用很廣，對于開裂、崩裂等可通過焊接修復(fù)。對于澆注系統(tǒng)的調(diào)整，可通過焊補(bǔ)填平來修正。

焊接前須做好模具表面清潔和焊條的除濕預(yù)熱工作。

對模具裂紋縫隙處還必須開設(shè)適當(dāng)?shù)?/span>U型槽，以確保焊接時熔融金屬順利的滲透和粘合。

模具的高淬透性決定了不能在室溫下焊接，因為室溫下焊接，其焊接部位易開裂，這是低溫馬氏體脆性開裂的結(jié)果。因此焊接部位必須預(yù)熱到規(guī)定的溫度范圍，表2 - 14是一實例。

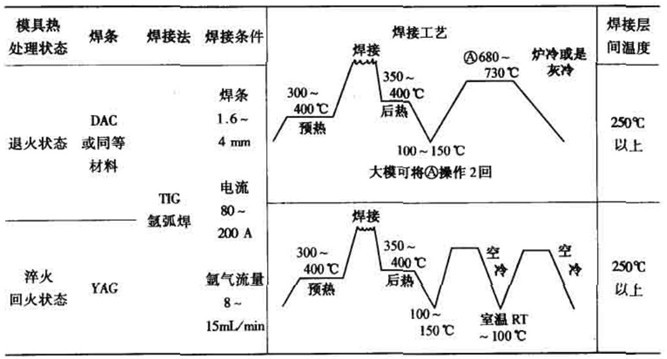

表2 -14焊接工藝

操作注意事項：

    1) YAG是日立的高級焊接棒（馬氏體時效鋼），和一般的焊接捧相比，YAG可明顯減少焊接缺陷（如捍道裂紋，砂眼等）。

    2)TIG焊接法是指使焊接材料和用氬氣包著的鎢電極之間產(chǎn)生弧光，將金屬線插入由此發(fā)熱產(chǎn)生的電弧中，加以焊接。

  3)盡量用低電流，細(xì)線焊接，以保證熔融金屬的性能；為了防止焊口裂紋，請勿將后面的焊道與前次焊道重合；為了防止母材過熱，應(yīng)以短焊珠進(jìn)行間斷連接。

  4)焊接后回火，退火保持時間應(yīng)在1h/25mm。

 5)請注意研磨時的研磨裂紋。

  2．電火花涂屢堆焊

  采用小型電火花涂屢堆焊機(jī)，見圖2-11所示，由旋轉(zhuǎn)電極自身熔融，堆積在模具修補(bǔ)部位，從而對鋁合金壓鑄模進(jìn)行修復(fù)。也可以在型腔表面涂覆上碳化鎢、碳化鈦、碳化鉻等耐磨、耐熱、耐腐蝕的涂層，延長模具壽命。

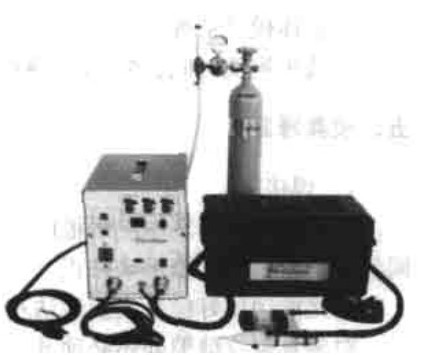

圖 2-11 小型電火花堆焊機(jī)

  特點(diǎn)：

  1)簡單輕便，可現(xiàn)場作業(yè)修補(bǔ)模具，見圖2-12

    2)堆焊速度快，接合力強(qiáng)，堆焊層厚度可以用0.01 mm為單位進(jìn)行控制操作，修復(fù)精度高。

    3)工作不發(fā)生變形、應(yīng)力和氣孔。

    4)工作不必預(yù)熱和退火。

    5)電極材料多樣化．根據(jù)堆焊及強(qiáng)化要求選擇。

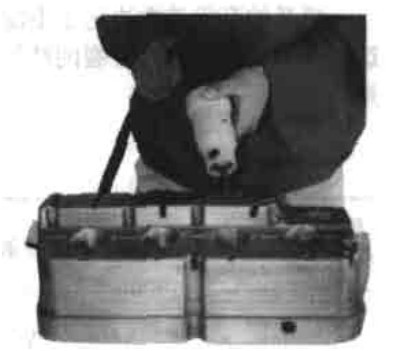

圖 2-12 現(xiàn)場修補(bǔ)模具

    3．線切割加工

    對型腔凸出部位的崩裂和爆裂損壞時，可采用線切割重新鑲拼的結(jié)構(gòu)來修復(fù)。鑲拼縫應(yīng)沿根部應(yīng)力集中部位，這可以有效消除應(yīng)力集中。同時也有利于鑲拼鑲塊的制造。
