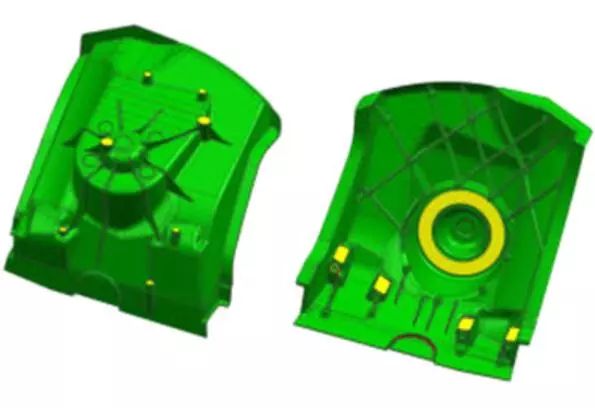

汽車用減震塔部件屬于大型薄殼鋁合金鑄件，整體呈現弧形，且在造型上存在較多縱橫交錯的加強筋和肋片，同時也存在局部的圓臺特征，這些都對壓鑄過程中的金屬液順序充型造成了困難，也不利于這些圓臺筋肋結構中的空氣與氧化渣的順利排出。

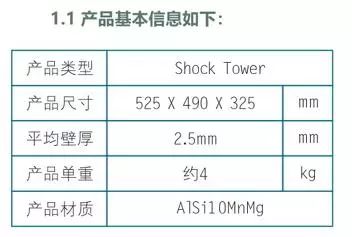

1、產品等相關數據

      該產品的氣孔要求是整體按ASTM E505 Level 1 內部氣孔標準，抗拉強度大于180MPa，延伸率大于10%，0.2%應變強度在120MPa 到150MPa之間。

1.2  機臺與生產相關信息如下：

2、方案設計考慮因素

• 產品局部區域厚壁，尤其是螺紋孔位置壁厚變化較大，易成為熱節，在壓鑄時容易出現縮孔、縮松，需針對加強局部冷卻效果（高壓點冷）或采用局部加壓結構工藝；

•  產品要求進行T6熱處理，延伸率要求不少于10%，壓鑄模具需要采用高真空壓鑄方式：模具密封設計、整體壓室（配真空壓鑄沖頭系統）、真空設備 （配真空閥，模具型腔抽真空+壓室抽真空）  、輔助設備   (定量爐、模溫機、高壓點冷機等）；

• 使用切邊模具進行去除水口；產品的矯形方案（熱處理前/后）及熱處理支撐架；

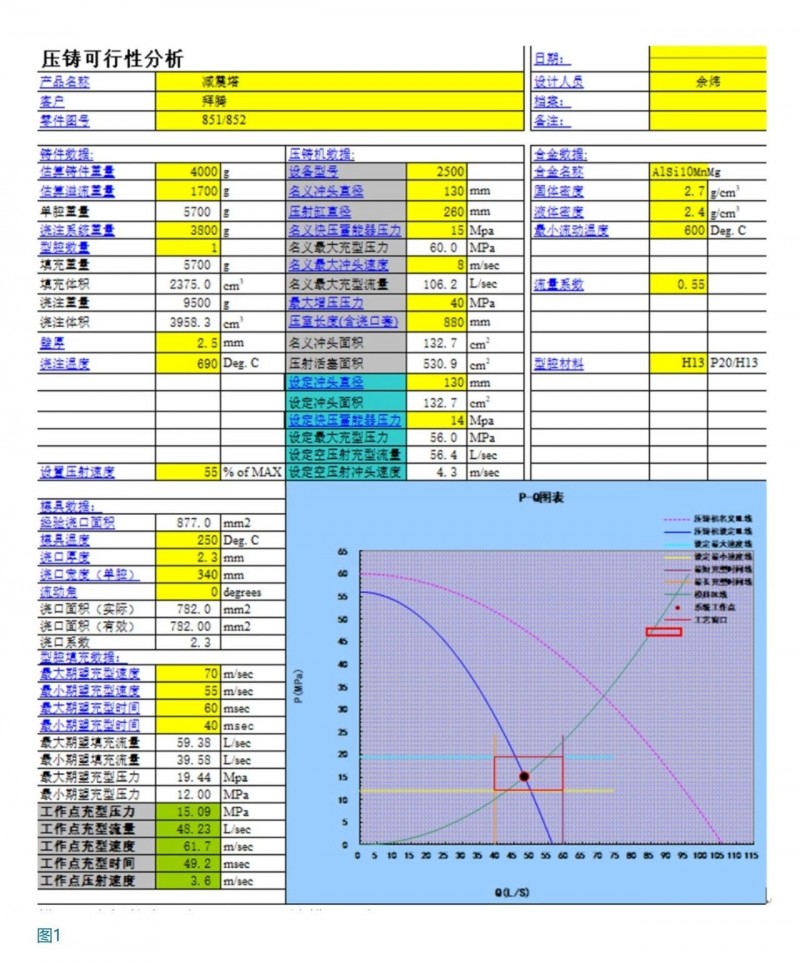

• 通過PQ2理論預設合理的工藝窗口（如圖1所示參數分析）；

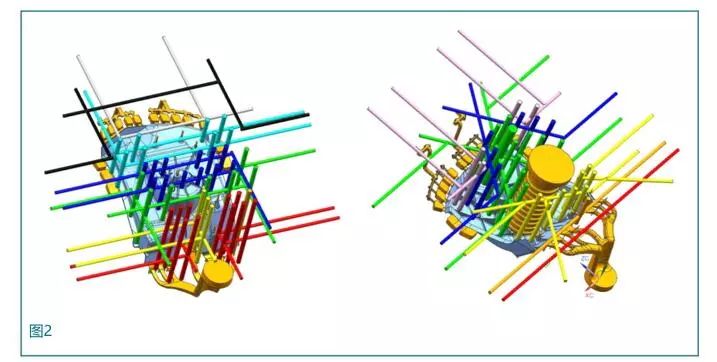

• 模具溫度場的合理布局設計，以達模溫平衡

•  其它：微量噴涂工具（選用特殊脫模劑及配比濃度）

3、壓鑄方案CAE分析

      CAE分析已經成為壓鑄設計環節必不可少的重要輔助手段，能夠提前預判鑄件品質風險，縮短開發周期，降低生產成本。本案中采用了三種鑄造分析軟件: Magma, Cast-Designer, Flow-3D進行了多重驗證對比。

3.1 流道方案對比

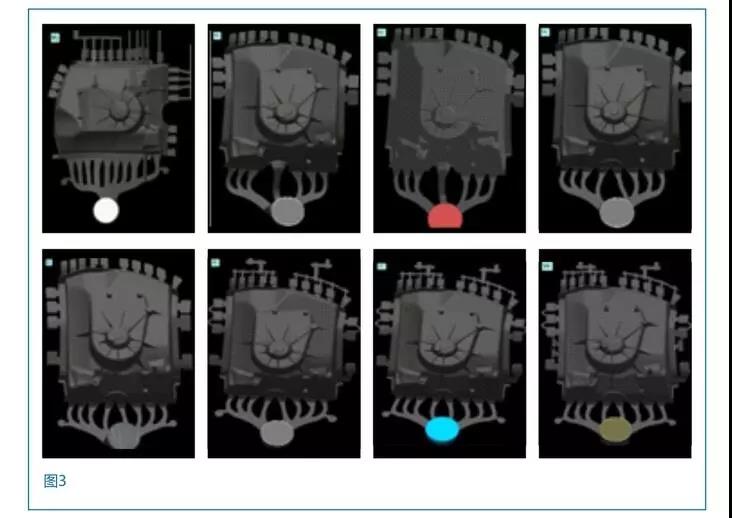

      采用Cast-Designer快速設計并分析了8套不同的流道方案

      通過模擬對比以上8個不同的流道方案，其中V8方案從流態和氣渣殘余來看，相對其他方案更優，因此選擇了V8作為生產方案，

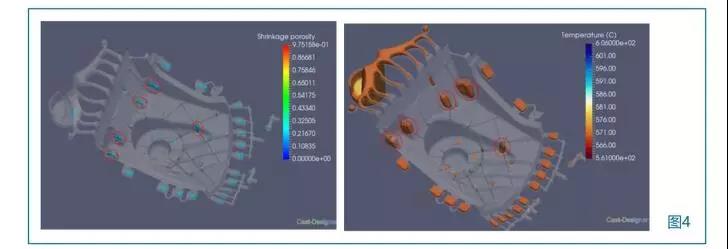

3.2凝固與縮孔分析

                       縮孔風險區域                                                        高溫?zé)峁?jié)區域

          上圖紅色圈中為產品的厚壁區域，在凝固過程中補縮困難，易出現縮孔、縮松不良。

           對策：模具上增加擠壓銷結構，通過局部加壓方式改善；熱節位置采用高壓點冷控制。

           效果：從改善后的X光判斷，鑄件內部組織致密，無縮松、氣孔、縮孔。

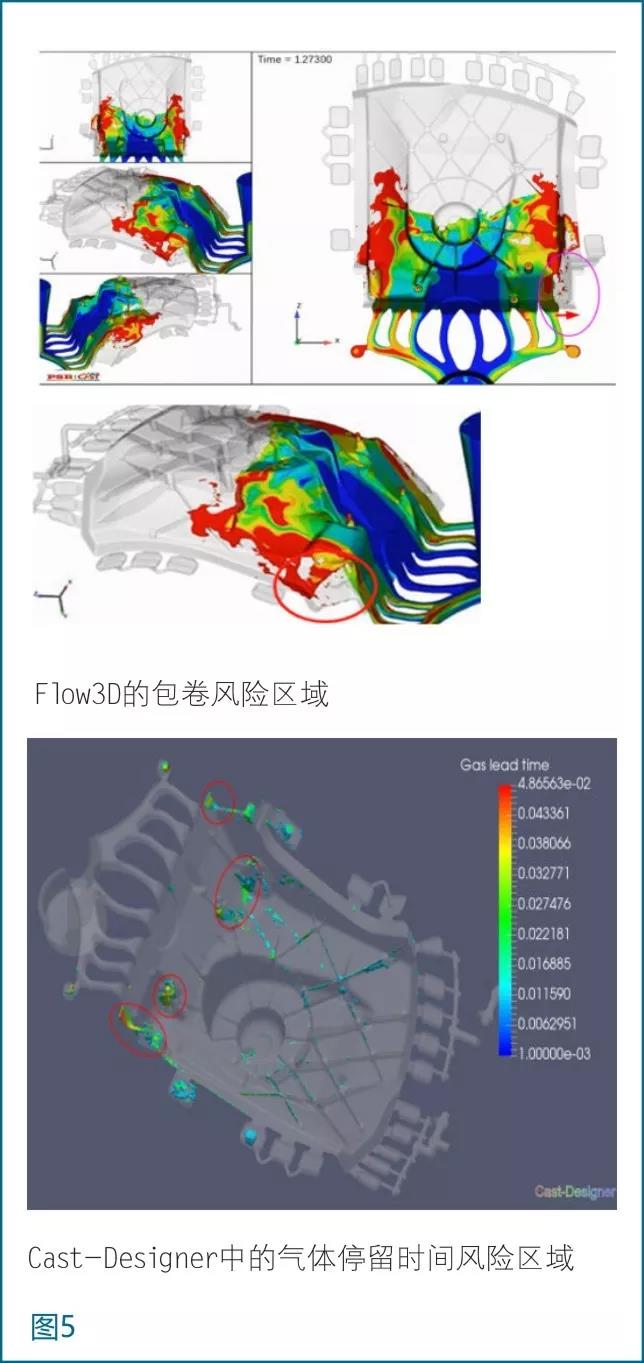

3.3 卷氣分析驗證

      利用Flow3D與Cast-Designer分別進行了卷氣風險區域驗證，軟件驗證的卷氣風險區域較為吻合，且與試�，F(xiàn)場出現的不良區域也同樣吻合。

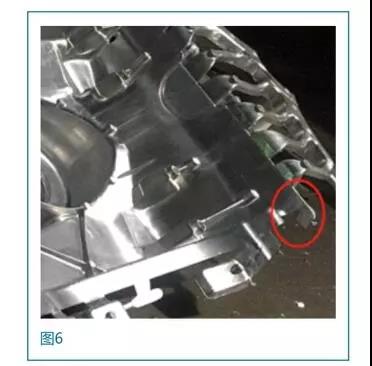

      如上圖所示的區域存在較高的包卷風險。實際中通過調整局部進澆方向及增加溢流槽解決了由于紊流引起的包卷、冷紋不良。

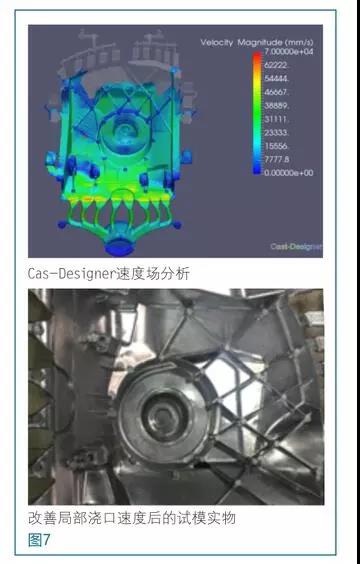

3.4 充型過程的速度和溫度場分析

      在通過速度場分析，可以發現澆口速度較高的風險區域，這些區域帶來較大的沖蝕作用，這對這些區域澆口進行局部優化后的填充速度控制在45-50m/s ，避免進澆口區域高速沖刷造成模具出現沖蝕而產生的粘模、產品表面出現拉傷等外觀不良。

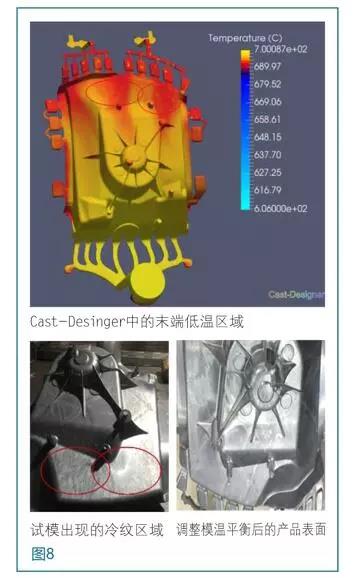

Cast-Designer充型溫度場分析

      通過對充填過程的溫度場分析，直觀反映冷料與冷隔缺陷風險位置。通過平衡模具溫度及調整微量噴涂工具改善局部溫度分布，實現鑄件光滑外表面，沒有拉傷、冷隔等外觀不良。

 4、總結

      在壓鑄模具前期的方案設計中，應結合實際，根據產品要求（包括形態、公差、材料成分、內部質量、力學性能等）多方面綜合考慮；

      通過先進的模流分析軟件工具來模擬生產時的鋁液填充流態、凝固收縮、氣壓、速度、包卷等現象，過程不斷優化澆注方案，保證澆注方案及模具溫度場的設計合理性；

      實際生產驗證：工藝參數的可行性及其可調整空間；

      實踐證明：解決壓鑄件的缺陷問題，通過應用先進的模擬工具分析做前期方案篩選，同時在實際生產中驗證對比以對策不良缺陷的根本原因，可有效保證良品率、提高生產效率及降低生產成本。

 本文作者：廣東鴻特精密技術股份有限公司 張家毓

                  C3P Engineering Software International Co.,Limited 周劍

                  深圳市思博�？萍加邢薰�司 彭仲立
