扇形澆道與錐形澆道

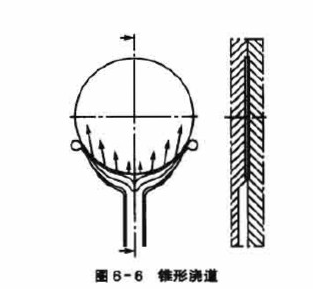

金屬液進入型腔的流動狀態是由澆道和內澆口的形式?jīng)Q定的。扇形澆道見圖6-5：錐形澆道見圖6-6，他們有各自的特點：

合金液進入型腔流動前沿較窄中心流速高，兩側流速底，適合于深腔充型，適合壓鑄圓形壓鑄件

合金液進入型腔流動前沿較寬中心流速較緩和，兩側流速高，適合大于的平面充型

扇形澆道的好處是流動角度小，有效澆口面積大，對關鍵部位，扇形澆口可使金屬液直接而有效的進入。對厚壁壓鑄件，采用低的澆口速度，會比錐形澆道有效。設計簡單，加工容易。缺點是當流動角度大時，則流動變得不穩定。扇形澆道體積較大，耗用金屬多。

錐形澆道的好處是流動穩定，容易控制澆口速度和流動角度。適合設長澆口。澆道體積小，輕巧，節省金屬。缺點是處理小的流動角度及分流澆口之間的三角區比較難把握。

兩種澆注系統應用實例

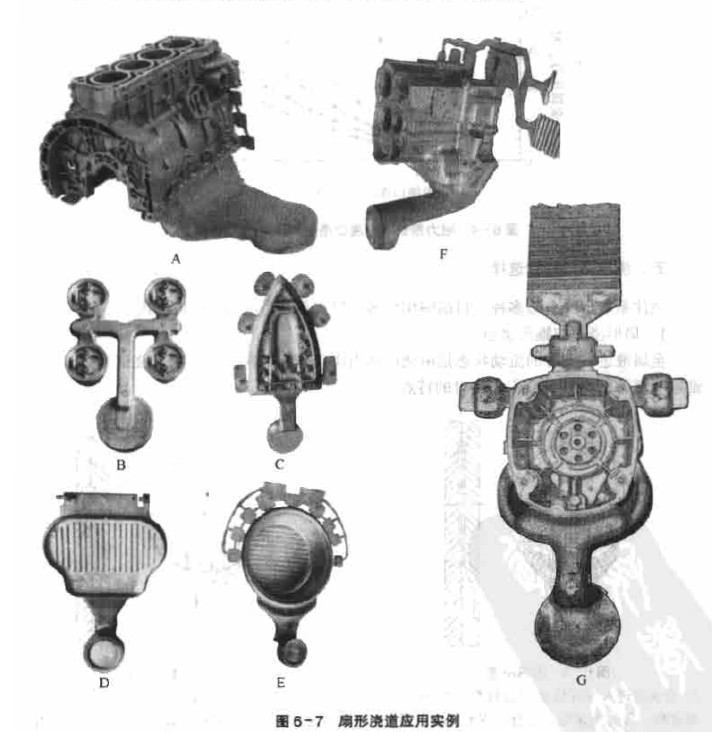

圖6-7是扇形澆道應用實例：圖6-8是錐形澆道應用實例。
