模架結構件的設計之動定模套板邊框厚度計算
發布日期：2014-09-11
瀏覽次數：3163

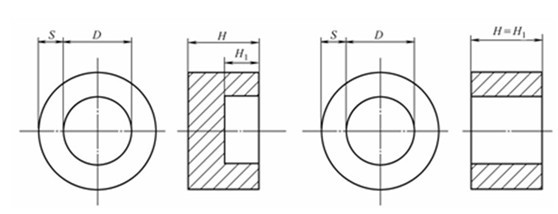

1.圓形套扳邊框厚度計算（見圖9-24）．
圖9.24 圓形套板邊框厚度
套板為盲孔時，圓形套板邊框厚度按下式計算：
S≥DPH1/(2[σ]H) （9.16）
式中
S—套板邊框厚度；
D—鑲塊外徑；
P—壓射比壓（Pa）；
H1--鑲塊高度；
H—套板厚度；
[σ]—套板材料許用抗拉強度（Pa），45鋼[σ]=（820~1000）×105 Pa，45鋼調質后
[σ]=（2000~2500）105 Pa
套板為通孔時，即H= H1圓形套板邊框厚度按下式計算：
S≥Dp/(2[σ]) （9.17）

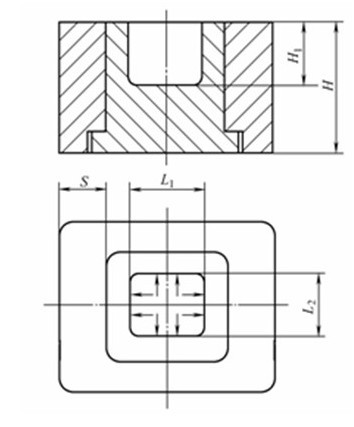

2.矩形套板邊框厚度計算（見圖9.25）
圖 9.25 矩形套板邊框厚度
矩形套板邊框厚度按下式計算：
(9.18)
式中
F1—邊框長側面受的總壓力（N），F(xiàn)1=PL1 H1
F2—邊框短側面受的總壓力（N），F(xiàn)_2=PL_2 H_2
L1—型腔長側面長度；
L2—型腔短側面長度。
其余符號意義同式（9.16）

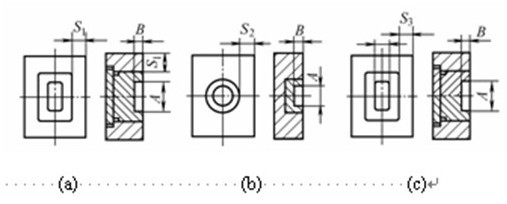

3、動定模套板邊框厚度經驗數據見表9.7
|
A×B |
套板邊框厚度 |
||
|
S1 |
S2 |
S3 |
|
|
＜80×35 |
40~50 |
30~40 |
50~65 |
|
＜120×45 |
45~65 |
35~45 |
60~75 |
|
＜160×50 |
50~75 |
45~55 |
70~85 |
|
＜200×55 |
55~80 |
50~65 |
80~95 |
|
＜250×60 |
65~85 |
55~75 |
90~105 |
|
＜300×65 |
70~95 |
60~85 |
100~125 |
|
＜350×70 |
80~110 |
70~100 |
120~140 |
|
＜400×100 |
100~120 |
80~110 |
130~160 |
|
＜500×150 |
120~150 |
110~140 |
140~180 |
|
＜600×180 |
140~170 |
140~160 |
170~200 |
|
＜700×190 |
160~180 |
150~170 |
190~220 |
|
＜800×200 |
170~200 |
160~180 |
210~250 |
