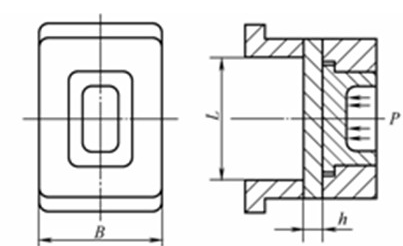

圖 9.26 支承板在動模中位置及其受力示意圖

支承板厚度計算

動模支承板厚度可按下式計算：

h=√((FL )/(2B[σ]w ))            (9.19)

式中

h—動模支承板厚度

F—動模支承板所受總壓力（N），F(xiàn)=PA，其中P為壓射比壓（Pa），A為壓鑄件、澆注系統和溢流槽在分型面上投影面積之和（m^2）；

L—墊塊之間距離；

B—動模支承板寬度；

〖[σ]〗_w--支承板材料許用抗彎強度（Pa），45鋼正火后〖[δ]〗_w=920×〖10〗^(5 ) Pa

由于動模支承板與動模鑲塊、動模套板及動模座板連成一體，故壓力F并非全部作用在支承板上，因此，確定動模支承板厚度時可考慮乘一系數K。這樣，動模支承板厚度計算公式為：h=K√((FL )/(2B〖[σ]〗_w ))            (9.20)

式中

 K—系數，K=0.6~0.7

2、動模支承扳的加強措施

當壓鑄件及澆注系統在分型面上投影面積較大而墊塊的間距較長或動模支承板厚度較小時，為了加強支承板剛度，可以在支承板和動模座板之間設置與墊塊等高的支柱，也可以借助推板導柱加強對支承扳的支撐作用，如圖9 27所示．圖為支柱固定于支承板上；

圖為支柱固定于動模座扳上；圖是推板導柱兼作支承板支柱，為提高壓鑄件推出時推板導柱的剛度，防止推出過程中卡住，推板導柱兩端固定。

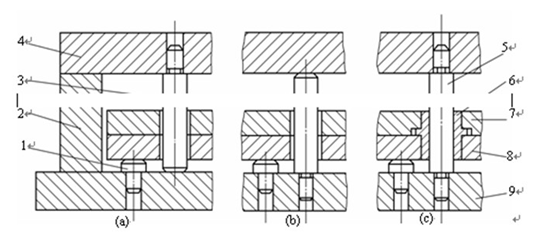

圖 9.27 動模支承板的加強形式

1-支承釘；2-墊塊；3-支柱；4-動模支承板；5-推板導柱；6-推板導套；7-推桿固定板；8-推板；9-動模座板

表9.8為動模支承板厚度的經驗數據
