開模時，依靠開模動力，通過抽芯機構使阻礙鑄件脫模的側向成型零件由壓鑄件中抽出。機動抽芯機構結構較復雜，但抽拔力大，生產效率高，易實現自動化。機動抽芯機構有斜導柱抽芯、彎銷抽芯、斜滑塊抽芯、齒輪齒條抽芯等幾種形式。

2．液壓抽芯機構

模具上安裝液壓抽芯器，通過液壓抽芯器活塞運動進行抽芯及復位。這種機構動作平穩可靠，抽芯力大，抽芯距也較長。但模具上需配置專門液壓抽芯器及控制系統，通常用于大中型模具。

3．手動抽芯機構

手動抽芯機構利用人在開模前或脫模后使用手工工具抽出側向活動成型零件。手動抽芯機構優點是模具結構簡單、動作平穩。缺點是勞動強度大、生產率低。

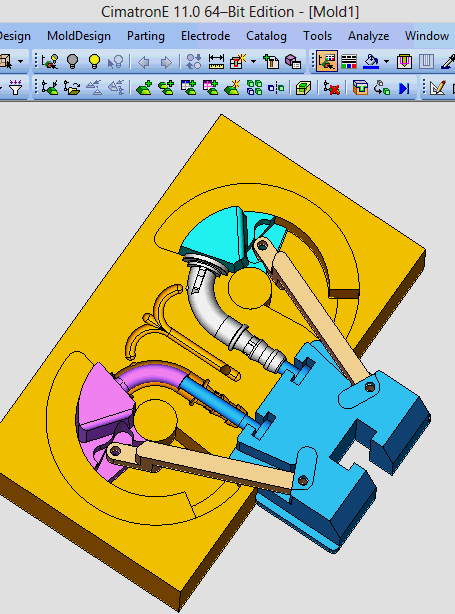

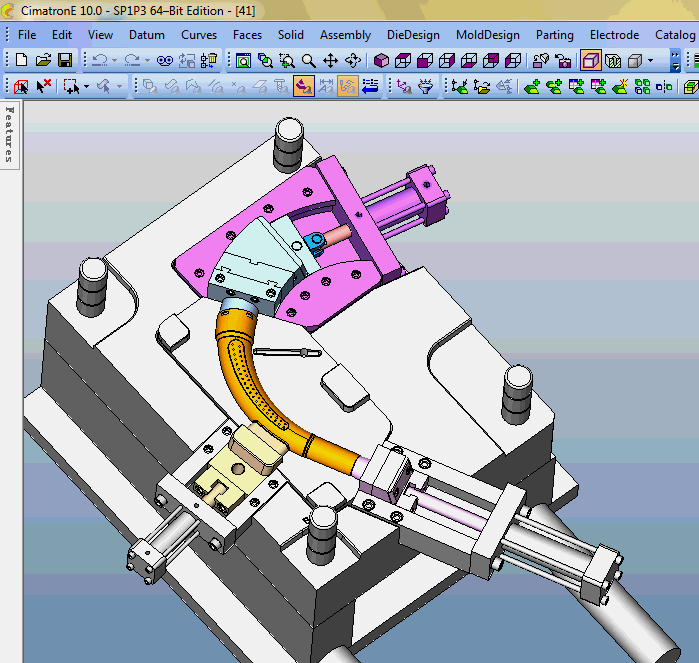

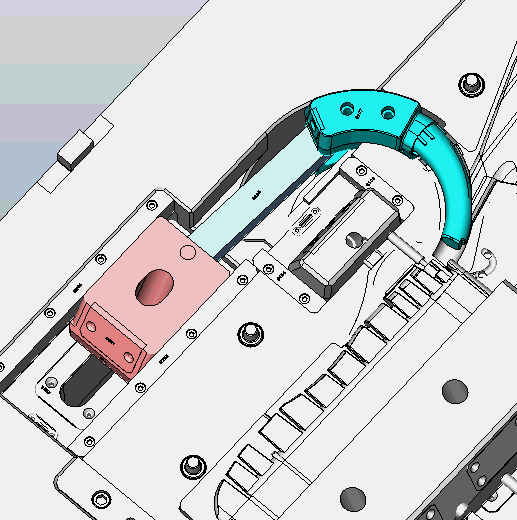

抽芯演示
